选择梅花联轴器型号步骤‌

明确参数‌‌扭矩需求‌：额定扭矩需≥电机输出扭矩×安全系数（通常1.5~2.5倍，冲击负载取上限）‌

转速限制‌：许用转速需≥电机额定转速（如1500rpm电机需联轴器≥1500rpm）‌。‌

轴径匹配‌：联轴器内孔需与轴径适配（允许通过轴套微调，偏差≤5mm）‌。‌补偿能力评估‌‌径向偏差‌：补偿能力通常≤0.5mm（弹性联轴器）‌。‌

角向偏差‌：≤1.5°（聚氨酯弹性体）‌。‌

轴向偏差‌：≤1mm（需预留热膨胀间隙）‌。‌

工况适配性‌‌负载类型‌：平稳负载可选刚性联轴器，冲击负载需弹性联轴器（如梅花形）‌。‌

环境条件‌：高温（＞100℃）选金属弹性体，腐蚀环境选不锈钢材质‌。‌

安装空间‌ TY型凸缘联轴器利用铰制孔螺栓对中，装拆不沿轴向移动。云南万向梅花联轴器哪家强

梅花联轴器扭矩计算方法‌基础公式‌联轴器所需扭矩（T）的计算公式为：T=K×P×9550nT=K×P×n9550

T：计算扭矩（N·m）K：工况系数（平稳负载取1.3，冲击负载取2.3）‌P：电机功率（kW）nn：转速（r/min）

校核要点‌弹性体承压强度的校核：p=T2×b×z×[p]p=2×b×z×[p]

b为弹性体宽度，z为梅花瓣数，[p]为许用压强（聚氨酯取2.5~3N/mm²）。安全系数建议≥1.5，冲击负载需更高。‌选型参考‌根据GB/T5272-2002标准，公称扭矩范围16~25000N·m‌23。高速场景（＞4000r/min）需降低许用扭矩‌ 四川球笼梅花联轴器网上价格WSP型可伸缩小型十字轴万向联轴器每节大夹角45度，连接更大的轴间距，成品孔公差H7,可开键槽六角孔四方孔。

确保梅花联轴器安装精度的步骤‌

轴系对中控制‌使用激光对中仪或百分表检测两轴径向位移（≤0.1mm）和角向偏差（≤0.1°），高速设备（≥3000rpm）需更严格公差‌。

调整垫铁初步找正后，通过螺栓紧固精调同轴度，确保法兰盘外圆跳动≤0.05mm（外径＜250mm）或≤0.08mm（外径＞250mm）。‌

安装工艺规范‌预热半联轴节至120-150℃（油浴或烘箱）后套装，避免轴头凸出端面‌。

采用交叉分步紧固法，按厂家标准扭矩拧紧螺栓（如M12螺栓≥45N・m），防止局部应力集中‌。‌

工具与检测‌使用扭矩扳手、液压拉马等**工具，避免蛮力敲击损伤部件‌。

安装后空载试运行≥30分钟，监测振动（≤2.5mm/s）和噪音（≤75dB）‌。

常见误差规避‌轴向间隙‌：预留≥1mm缝隙补偿热膨胀‌。‌

弹性体间隙‌：确保梅花垫与突爪均匀接触，避免偏移‌。‌

环境适配‌：高温/腐蚀环境需额外防护（如防尘罩、耐候润滑脂）‌

GSL型贯穿式鼓形齿联轴器是一种专为重载传动设计的刚性联轴器，通过鼓形齿结构实现多向位移补偿，广泛应用于冶金、矿山、船舶等工业领域。其**信息：‌结构特征‌‌鼓形齿设计‌：外齿制成球面，球心位于齿轮轴线，齿侧间隙较直齿大，允许角位移达1°30，比直齿联轴器提升50%‌贯穿式结构‌：采用轴套贯穿连接，分正装（GSL-Z）和反装（GSL-F）两种形式，适用于不同安装需求‌润滑系统‌：配备进油孔和回油通道，通过支撑环与配油环实现轴内润滑，确保齿面耐磨性‌万向联轴器（万向节）可实现两轴在较大角度下的传动，常见于汽车传动轴系统。

星型弹性联轴器弹性元件为聚氨酯材质，专为缓冲振动和补偿偏差设计，适用于连接两同轴线的传动轴系。其重点在于弹性缓冲、高补偿能力和免维护特性，特别适合中低扭矩、高振动的场景。重要结构与设计‌星型弹性体组件‌：采用多瓣星形结构，通过弹性变形吸收冲击能量；‌爪形啮合系统‌：半联轴器凸爪与星瓣精确匹配，确保扭矩传递均匀，避免应力集中，半联轴器材料包括铝合金或45#钢。主要应用动力传输系统：风机/水泵/压缩机传动‌：吸收启停冲击及运行振动，延长设备寿命；发电机组辅助设备‌：缓冲曲轴周期性振动，保障动力传输稳定性物料处理设备：输送带驱动装置：补偿安装偏差，适应粉尘及高湿度环境；搅拌机械传动链：耐受化工介质腐蚀，实现平稳扭矩传递冶金与矿山设备‌：轧机辅助传动系统：承载瞬时扭矩波动（工作温度≤80℃）;破碎机二级传动轴：通过弹性体衰减矿石冲击载荷工程机械关键部位‌：起重机卷扬机构：保障重物升降的动力同步性；挖掘机液压泵联接：补偿发动机与执行元件的动态偏角高弹性减振，吸收85%以上高频振动，延长设备寿命30%以上（例如离心泵振动降至0.2mm/s）免维护设计，无润滑需求；轻量化节能，铝合金半联轴器减轻40%~50%，实测能耗降低3%~5%鼓形齿接中间套GCT型：适用于长距离联接的场合，轴孔可根据客户要求制造。云南万向梅花联轴器哪家强

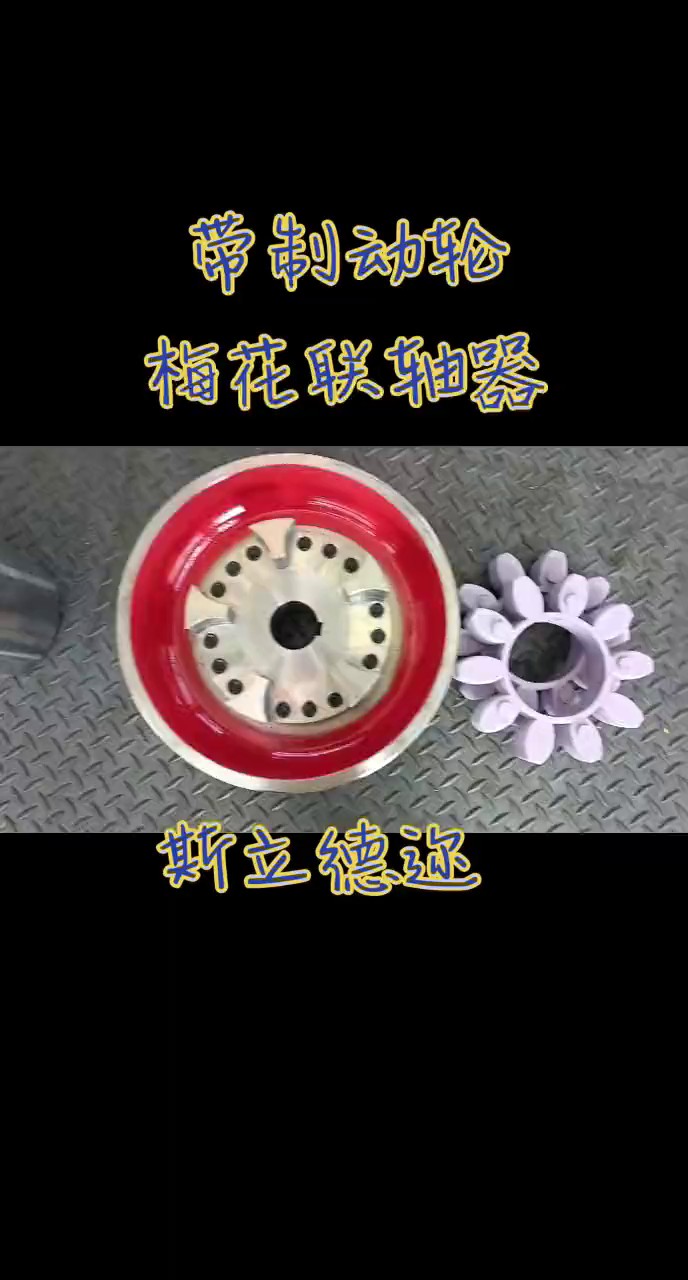

鼓形齿带制动盘型：适用于与盘式制动器配套的场合，联轴器型式有4种型式供客户选择轴孔可根据客户要求制造.云南万向梅花联轴器哪家强

LMS梅花联轴器安装质量检查方法‌

对中精度检测‌使用百分表测量两半联轴器法兰盘的端面和外圆跳动：外圆＜250mm时跳动值≤0.05mm，＞250mm时≤0.08mm‌。轴向倾斜误差需≤0.02mm/m，径向位移≤0.05mm‌。‌间距与轴向对齐验证‌检测两半联轴节间距误差≤0.4mm，轴头端面需与半联轴节齐平。

梅花弹性体之间预留≥1mm缝隙，补偿热膨胀和动态偏移‌。‌螺栓紧固状态‌螺栓需按对角线分阶段拧紧（1/4→1/2→全扭矩），确保受力均匀‌。

检查缓冲套、弹性垫圈是否安装到位，螺母无松动。‌空载试运行‌启动前空载运行1分钟，检查振动和异响，振动值需符合电机标准（如1500r/min时≤0.085mm）‌。

维护建议每月检查弹性体磨损，定期涂油防锈‌。避免过载或长期超转速运行（＞15300r/min）‌ 云南万向梅花联轴器哪家强
